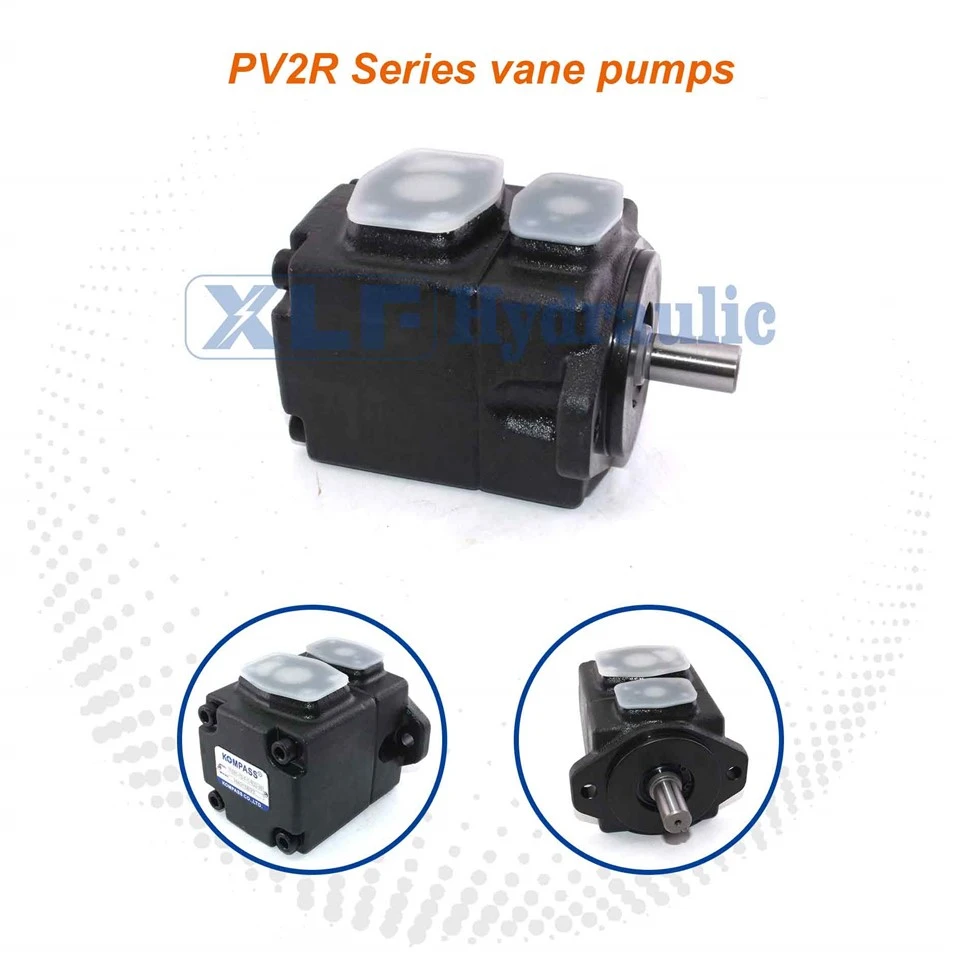

CAT PV2R סדרת משאבת שמן שמן כפול הידראולי למכונות תעשייתיות



CAT PV2R סדרת משאבת שמן שמן כפול הידראולי למכונות תעשייתיות



מכונות תעשייתיות-סוכיות כמכונות דפוס הזרקה, מכונות עיתונות ומערכות מסועות על אספקת שמן הידראולית יציבה כדי להניע פעולות הידוק, לחיצה וחומרים. משאבת השמן הידראולית של סדרת CAT PV2R כפול שמן נפט מהווה "רכזת אספקת הנפט" של מערכות אלה, ומספקת זרימה הידראולית רציפה ונמוכה. כמשאבת שבשבת כפולה, היא כוללת שתי קבוצות של טנדרים מסודרים באופן סימטרי המסתובבים בסנכרון, ומפחיתים את תנודות הזרימה לתוך ± 3%-קריטי למשימות מדויקות כמו דפוס הזרקה, כאשר לחץ שמן יציב מבטיח עובי מוצר אחיד.

סדרת PV2R, דגם קלאסי בקו המוצרים ההידראולי של CAT, יורשת את תקני האיכות הקפדניים של המותג. גוף המשאבה שלו מושלך מברזל אפור בעוצמה גבוהה, עם תעלות זרימה פנימיות המותאמות באמצעות הדמיות דינמיקות נוזלים חישוביים (CFD) כדי למזער את אובדן הלחץ. ה- CAT PV2R מותאם לצרכים ארוכי הטווח של מכונות תעשייתיות, עם תכנון התומך בפעולה רציפה 24/7 ללא השפלה של ביצועים-אידיאל עבור קווי ייצור אוטומטיים הדורשים זרימת עבודה ללא הפרעה.



משאבת CAT PV2R בולטת בעיצוב משאבת השבש הכפול שלה, מה שמכפיל את יעילות היניקה והפריקה של שמן בהשוואה למשאבות חד-שוויוניות. כאשר מכונת דפוס הזרקה עוברת מהידוק להזרקה, הטנדרים הכפולים מבטיחים מעבר חלק בזרימת השמן, תוך הימנעות מדוקרני לחץ העלולים לפגוע בתבניות. תכנון זה גם מקטין את הרעש ב- 15dB בהשוואה למשאבות מסורתיות, ויוצר סביבת עבודה שקטה יותר עבור מפעילי המפעל.

יתרון מרכזי נוסף של ה- CAT PV2R הוא יעילות האנרגיה שלו. סדרת PV2R משתמשת בחומרי שבש נמוך וברכיבי מיסב דיוק, ומפחיתים את האובדן המכני בפחות מ- 5%. במכונת עיתונות של 200 טון זה מתורגם להפחתה של 10% בצריכת החשמל השעה תוך שמירה על כוח לחיצה יציב. מבנה משאבת השבש הכפול מאפשר גם התאמת זרימה מודולרית: על ידי התאמת אורכי שביעה שונים, הוא יכול להסתגל למכונות עם ביקוש נפט משתנה, ולבטל את הצורך בדגמי משאבה מרובים.



סנכרון VANE כפול: משאבת השבש הכפול במשאבת PV2R של CAT משתמשת במבנה כונן קואקסיאלי, ומבטיחה ששני ערכות השבבים מסתובבות באותה מהירות. סנכרון זה מונע פעימת לחץ שמן, ומגן על שסתומים וצילינדרים במערכת ההידראולית מפני נזק לעייפות.

עמידות לזיהום גבוהה: סדרת PV2R מצוידת במסך סינון מובנה בעל דיוק גבוה (דיוק סינון 10 מיקרומטר) ובציפויי שבב עמיד בלאי. זה יכול לפעול יציב אפילו בשמן הידראולי עם זיהומים קלים, ולהרחיב את מרווחי התחזוקה ל 8,000 שעות-שוויון זה של משאבות שבש רגיל.

תאימות רחבה: ה- CAT PV2R תומך במגוון רחב של צמיגות שמן הידראולי (32-100 CST), המסתגל לשונות טמפרטורה במפעלים (מ -5 מעלות ל -40 מעלות). גמישות זו הופכת אותה למתאימה הן למערכות מסוע לאחסון קר והן למכונות יצוקות למות בטמפרטורה גבוהה.

התקנה קלה: סדרת PV2R כוללת גדלי אוגן ונמל שמן סטנדרטיים, ומאפשרת החלפה ישירה של משאבות ישנות במכונות תעשייתיות קיימות. משאבת CAT PV2R כוללת גם סיכות מיקום הרכבה, ומפחיתה את זמן יישור ההתקנה ב- 50%.



פיר מפתח ישר
סִדרָה	קוד פיר	A	B	C	中D	E	רוחב המפתח*אורך
20VQ, SQP1	1	59	9.53	12.1	22.23/22.20	24.5/24.4	4.76*32
25VQ, 2520VQ SQP2, SQP21	1	59	9.53	11.1	22.23/22.20	24.5/24.4	4.76*32
	86	78	9.53	11.1	25.37/25.35	28.3/28.1	6.36*50.8
35VQ, 35 ※ VQ SQP3, SQP3 ※	1	73.2	9.53	11.1	31.75/31.70	35.36/35.10	7.94*38.1
	86	86	9.53	11.1	34.90/34.87	38.6/38.3	7.94*54
45VQ, 45 ※ VQ SQP4, SQP4 ※	1	62	12.7	14.22	31.75/31.70	35.36/35.10	7.94*28.5
	86	87.4	12.7	14.22	38.07/38.05	42.4/42.1	9.54*50.8

פיר קו
דֶגֶם	קוד פיר	A	B	C	D	E	נתוני spline (ראה טבלה להלן)
20VQ	151	41.1	9.53	11.1	3.9	27.8	A
25VQ, 2520VQ	11	44.5	9.53	11.1	3.9	27.8	A
35VQ, 35 ※ Vq	11	58.7	9.53	11.1	6.35	35.1	C
45VQ, 45 ※ Vq	11	61.9	12.7	14.3	9.7	39.6	C



טבלת נתוני spine (שקע מעורב)
התייחסות לנתוני SPLINE	מספר השיניים	פְּסִיעָה	קוטר עיקרי	קוטר צורה	קוטר מינורי	שורש שטוח מתאים
A	13	16/32	22.17/22.15	19.03	18.63/18.35	קוטר עיקרי מתאים
C	14	12.24	31.70/31.67	27.2	26.99/26.64



דֶגֶם	לחץ מקסימום (MPA) מהירות (טימין)						כוח קלט (kw)
	תזוזה (mlir)	שמן מיוחד	נגד בגדי לב	OL נפוץ	דקה	מקס
PV2R1-4	4.3	21	17.5	16	750	1800	2.1
PV2R1-6	6.5						3.2
PV2R1-8	8.5						4.5
PV2R1-10	10.8						5.4
PV2R1-12	12.8						6.1
PV2R1-14	14.5						6.9
PV2R1-17	16.2						7.9
PV2R1-19	20.1						9.6
PV2R1-23	22.5						10.5
PV2R1-25	25.3						12.5
PV2R1-28	29.6						14
PV2R1-31	32.3	16	16				15.5
PV2R2-26	25.3	21	17.5	54	600	1800	11.7
PV2R2-33	32.3						15.5
PV2R2-41	39.8						18.9
PV2R2-47	49.8						23.2
PV2R2-53	51.5						24
PV2R2-59	55.8						24.9
PV2R2-65	63.7						29.4
PV2R2-70	70.3	16				1200	31.6
PV2R2-79	78.1						35.7
PV2R2-85	82.7						37.5
PV2R3-52	51.5	21	17.5	14	600	1800	23.2
PV2R3-60	63.7						29.4
PV2R3-66	66.6						34.2
PV2R3-76	75.5						37.7
PV2R3-94	89.5						41.2
PV2R3-116	118	16	16				50
PV2R3-125	122.2					1200	59.9
PV2R3-136	136						66.7
הערה: 1. כאשר לחץ המשאבות עולה על 16MIPA, עם תזוזה של "4*" g* "8". המהירות צריכות להיות יותר מ- 1450r/min . 2. להפחית את הלחץ השלילי של האינאט כאשר המשאבות הבודדות או משאבות כפולות עם תזוזה גבוהה מהירות. 3. בשימוש בסינטוס הידרו -הידרוס של הידרו של מים. מהירות מקסימאלית ב- 1200rimin . 4. זורמת ב 1000rimin מוצעת על CCCASIONS עם Strietly Strietly Iower {}}} nolsinets זמינים בתנאי עבודה של 14MPa ו- 1200rimin {}} כוח הקלט הוא Availlabie בתנאי עבודה של 1600.



כדי להגן על זכויותיך אנא קרא את הכנת ההפעלה להליך ההפעלה של ההפעלה הקפדנית לפני הפעלת המאגר והמעגל צריך להיות נקי ונקי מלכלוך ופסולת לפני המילוי בנוזל. ניקוי מעגלים יש לטעון את המאגר בנוזל הידראולי מסונן. רמת הנוזל צריכה להספיק בכדי למנוע מערבולת בחיבור היניקה לכניסת המשאבה. זה נוהג לנקות את המערכת על ידי שטיפה וסינון, באמצעות משאבת עבדים חיצונית. מילוי משאבה והסרת אוויר אם המשאבה מותקנת מעל מפלס הנוזל, יש למלא אותה בנוזל דרך יציאת השקע. אם המשאבה מותקנת מתחת למפלס הנוזל, ניתן לשחרר את התאמת יציאת המשאבה (או התאמה או תקע אחר במורד הזרם) כדי לאפשר לנוזל להעביר את האוויר. יתכן שיהיה צורך לשחרר את כובע המילוי במאגר כדי לאפשר לנוזל לזרום בחופשיות. כאשר זרם נוזל מוצק ללא אוויר נצפה מתחיל להתנקז דרך ההתאמה המשוחררת, יש להבהיר את ההתאמה מחדש. מומלץ גם שסתום דימום אוויר במעגל השקע להסרת אוויר לכוד. אם משתמשים במכשיר כזה, יש למלא את המשאבה בנוזל לפני ההפעלה. במקרים מסוימים, יתכן שניתן יהיה להעלות את המשאבה על ידי הפעלת מתנע המנוע למשך חמש עד עשר שניות עם מתג המצערת ו/או ההצתה במצב "כבוי". יהיה צורך לשחרר התאמה או לחבר את שקע המשאבה כדי לאפשר לאוויר לברוח. הפעלת המשאבה יש למקם את כל הפקדים במצב ניטרלי כך שהמשאבה תפרוק בעת הפעלת. הפעל את המנוע והפעל בסרק נמוך. לאחר תחילת המשאבה, היא צריכה להתקיים ולשאבות תוך מספר שניות. אם לא, וודא כי אין מגבלות בין המאגר לכניסה למשאבה, וכי אין דליפות אוויר בקו הכניסה ובחיבורים. כמו כן, וודאו כי אוויר לכוד יכול לברוח מהשקע. הפעל במנוע נמוך סרק למשך כחמש דקות. ואז, תוך כדי התבוננות ברמת נוזל המאגר, מפעילים את המכשירים. הרחב את כל המפעילים למגבלות בטוחות מקסימאליות כדי למלא לחלוטין את המערכת בנוזל. אל תפעל עם רמת הנוזל מתחת למגבלת "הנמוכה". הוסף נוזל למאגר כדי להביא את הנוזל לרמת המילוי המתאימה.
